Отводы гнутые изготавливаются в соответствии с ГОСТ 24950-81

Гнутые отводы, а так же кривые вставки предназначены для выполнения поворотов в вертикальной или горизонтальной плоскости линейной части стальных магистральных трубопроводов и ответвлений от них.

Изготавливаются на трубогибочном оборудовании способом поперечной гибки труб в холодном состоянии.

Основные технические характеристики:

Рабочее давление, (Рр), МПа

до 32,0
Наружный диаметр, D, мм
219 - 1420
Угол гиба, гр.
3-27°, с шагом 3°
Радиус гиба, м
15-60
Толщина стенки, S, мм
4,0-23,0

Отводы гнутые ГОСТ 24950-81

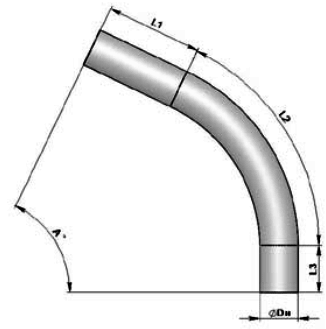

Отводы гнутые по ГОСТ 24950-81. Внешний вид.

Габаритные размеры и основные параметры гнутых отводов.
Диаметр отвода, Dн, мм
Справочная толщина стенки труб, мм
Расчетный унифицированный радиус гибки R, м
Угол гибки, град.
Длина труб, м
прямошовных
бесшовных
219
4-9
6-18
15
3, 6, 9, 12, 15, 18, 21, 24, 27
9,8
273
4-9
7-18
325
6-9
8-18
377
6-10
9-18
426
6-12
9-18
20
3, 6, 9, 12, 15, 18, 21
530
5,5-12
-
25
3, 6, 9, 12, 15, 18
11,6
720
7-14
35
3, 6, 9
820
7-14
1020
9-22
40
3, 6, 9
1220
10-26
60
3, 6
1420
15-23
