Переходы штампованные бесшовные приварные из углеродистой и легированной стали.

Переходы применяют для трубопроводов различного назначения, включая подконтрольные органам надзора, при Ру до 16 МПа и температуре от -70°С до +450°С.

Условия применения (эксплуатации) переходов устанавливают на основе результатов на прочность с учетом всех внешних и внутренних силовых воздействий, свойств транспортируемых по трубопроводу вешеств и окружающей среды. Диаметр бесшовных переходов исполнения 2 от 38 до 426 мм.

Пример условного обозначения концентрического перехода исполнения 2 диаметром 76 мм, S=3мм и выходным диаметром 45 мм, S=2,5 мм из марки стали 20:
Переход К 76х3-45х2,5 ГОСТ 17378–01.

То же, из стали 09Г2С, для трубопроводов, подконтрольных органам надзора:
Переход ПК 76х3-45х2,5-09Г2С ГОСТ 17378–01
Эксцентрический переход:

Переход ПЭ 76х3-45х2,5-09Г2С ГОСТ 17378–01.

Основные характеристики

Условное давление, PN (Ру), МПа	до 16
Наружный диаметр, Dн, мм	38-530
Температура, t C	От минус 70 до плюс 450
Материал	углеродистые, низколегированные стали

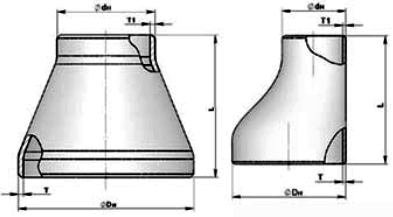

Переходы штампованные ГОСТ 17378-2001. Внешний вид.

Габаритные размеры и основные параметры сварных секторных отводов.

Dу, мм	Dн, мм	Т, мм	dн, мм	T1, мм	L, мм	Масса, кг
50	57	3	32	2	45	0,2
		4		2		0,3
		5		3		0,3
		6		4		0,4
		3		2		0,2
		4		4		0,3
		5		4		0,3
		6		4		0,4
		3	45	2,5	60	0,2
		4		2,5		0,3
		5		4		0,3
		6		5		0,4
65	76	3	45	2,5	70	0,4
		3,5		2,5		0,5
		5		4		0,6
		6		4		0,7
		3	57	3		0,3
		3,5		3		0,4
		5		4		0,6
		6		5		0,7
80	89	3,5	45	2,5	75	0,6
		6		4		0,9
		8		5		1,2
		3,5	57	3		0,6
		6		4		0,9
		8		5		1,2
		3,5	76	3,5		0,6
		6		5		0,9
		8		6		1,2
100	108	4	57	3	80	0,9
		6		4		1,2
		8		5		1,6
		4	76	3,5		0,9
		6		5		1,2
		8		6		1,6
		4	89	3,5		0,9
		6		6		1,2
		8		8		1,6
125	133	5	76	3,5	100	1,6
		8	76	5		2,5
		4	89	3,5		1,3
		6	89	5		1,9
		5	108	4		1,6
		8		6		2,5
		8		8		2,5
150	159	4,5	76	3,5	75	1,5
		8		5		2,6
		10		6		3,2
		12		7		3,9
		4,5	89	3,5	130	2,3
		8	89	6		3,9
		4,5	108	4		2,3
		8	108	6		3,9
		4,5	133	4		2,3
		8	133	8		3,9
200	219	6	89	3,5	95	2,9
		10		5		4,6
		12		5		5,5
		6	108	4		2,9
		10		6		4,6
		12		8		5,5
200	219	6	133	4	140	4,4
		10		8		7,2
		12		8		8,8
		6	159	4,5		4,4
		10		8		7,2
		12		10		8,8
250	273	7	108	4		6
		10		6		8,5
		12		8		10
		14		8		12
		7	133	4		6
		10		6		8,5
		12		8		10
		14		8		12
		10	159	8	180	12
		12		10		14
		14		10		16
		7	219	6		8,3
		10		8		12
		12		10		14
		14		12		16
300	325	8	108	4	140	9
		10		4		11
		12		6		16
		14		6		18
		8	133	5		11
		10		6		13
		12		8		16
		14		8		18
		8	159	4,5		11
		10		6		14
		12		8		16
		14		8		18
		8	219	7	180	11
		10		8		14
		12		10		17
		14		10		20
350	377	12	159	6	220	22
		12	219	8		22
		10	273	7		20
		12		10		24
		14		12		28
		10	325	8		20
		12		10		24
		14		12		28
400	426	12	219	8		32
		16	219	10		45
		12	273	10		27
		16	273	12		36
		10	325	8		23
		12		10		27
		14		12		31
		16		12		36
		10	377	10		23
		12		12		27
		14		14		31
		16		16		36
500	530	12	377	10	300	46
		14,0,		12		54
		16		12		61
		12	426	10		46
		14		12		54
		16		16		61
