Конденсаторы вакуумные с неподвижными трубными
решетками (КВН), с неподвижными трубными решетками и температурным
компенсатором на кожухе (КВК). Изготавливаются в соответствии
с ТУ3612-007-00220302-99 (ОКП 36 1212)
Конденсаторы предназначены для конденсации сред
под вакуумом в технологических процессах нефтяной, химической,
нефтехимической, газовой и других отраслях промышленности.
Конденсаторы изготавливаются двух видов горизонтальные
и вертикальные.
В зависимости от конструкции конденсаторы горизонтальные
могут изготавливаться в четырех исполнениях:

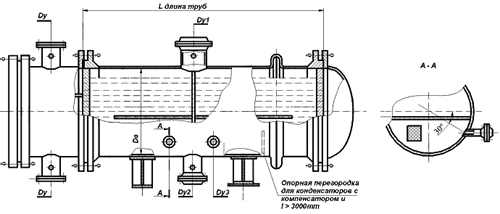

— Исполнение1 — с разъемной распределительной камерой, плоской
крышкой и кожухом диаметром 600–1200 мм при длине теплообменных
труб 3000 и 4000 мм;

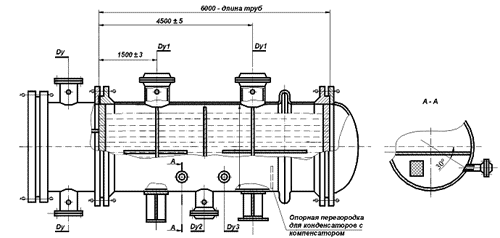

— Исполнение 2 — с разъемной распределительной камерой, плоской
крышкой и кожухом диаметром 800–1200 мм при длине теплообменных
труб 6000 мм;

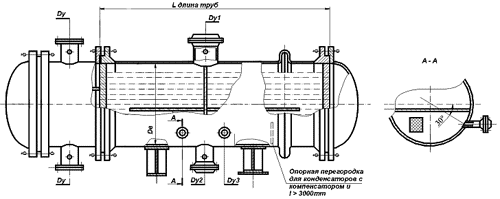

— Исполнение 3 — с разъемной распределительной камерой, эллиптической
крышкой и кожухом диаметром 1400 мм при длине теплообменных труб
3000 и 4000 мм;

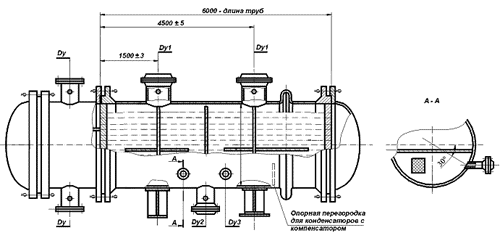

— Исполнение 4 — с разъемной распределительной камерой, эллиптической
крышкой и кожухом диаметром 1400 мм при длине теплообменных труб
6000 мм.
Конденсаторы вертикальные с диаметром кожуха 600–1200
мм выполняются со смещенным трубным пучком, с диаметром кожуха
1400 мм — с расширением кожуха в зоне входа пара.
В зависимости от конструкции распределительных камер
конденсаторы вертикальные могут изготавливаться в двух исполнениях:
— исполнение 1 — с разъемной распределительной камерой, плоской
крышкой и кожухом диаметром 600–1200 мм;
— исполнение 2 — с разъемной распределительной камерой, эллиптической
крышкой и кожухом диаметром 1400 мм.
В конденсаторах применяются теплообменные трубы
гладкие (Г).
Конденсаторы могут эксплуатироваться в условиях
макроклиматических районов с умеренным и тропическим климатом.
Климатическое исполнение «У» и «Т», категория изделия 1 по ГОСТ
15150, поставляются с ответными фланцами, крепежом и прокладками.
Конденсаторы рассчитаны на установку в географических
районах сейсмичностью до 7 баллов по принятой в РФ 12-ти бальной
шкале.
