Аппараты предназначены для теплообмена жидких и газообразных
сред в технологических процессах химической, нефтехимической, нефтеперерабатывающей,
нефтяной газовой и других отраслях промышленности.
Аппараты теплообменные подразделяются:
— по назначению: на теплообменники (Т), холодильники (X), конденсаторы
(К), испарители (И) типов «Н» и «К» и их модификации;

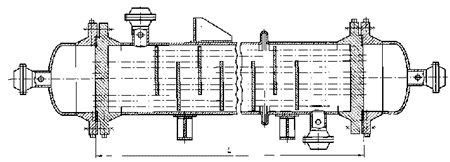

— по конструкции: на аппараты с неподвижными трубными решетками
(тип Н), с температурным компенсатором (тип К);
— по расположению: на горизонтальные «Г» (ТНГ, ТКГ, ХНГ, ХКГ, КНГ,
ККГ) и вертикальные «В» (ТНВ, ТKB, ХНВ, ХКВ, КНВ, ККВ, ИНВ, ИКВ).
Испарители изготавливаются двух исполнений:
— исполнение 1 испарители с жидким, газообразным, парогазовым и
парожидкостным теплоносителем (ИН-1, ИК-1);
— исполнение 2 испарители с паровым теплоносителем (ИН-2, ИК-2).
В аппаратах применяются гладкие (Г) теплообменные трубы.
Аппараты изготавливаются одинарные, сдвоенные, т.е. установленные
друг на друга. Поставляются с ответными фланцами, прокладками, крепежом.
Теплообменники могут эксплуатироваться в условиях макроклиматических
районов с умеренным и тропическим климатом. Климатическое исполнение
«У» и «Т», категория изделий 1 по ГОСТ 15150.
Аппараты рассчитаны на установку в географических районах с сейсмичностью
до 7 баллов по принятой в РФ 12-ти бальной шкале.
Возможность эксплуатации в районах с сейсмичностью 7 и более баллов
определяется расчетом на сейсмичность по СНиП П-7 с учетом конкретного
типоразмера.
Допускается изготавливать аппараты на конкретные расчетные условия,
приведенные в бланке заказа с сохранением основных размеров и исполнений
по материалу согласно условному обозначению заказанного аппарата.
При этом массу аппарата определяют, исходя из расчетных значений
давления и температуры.
